제품 설명

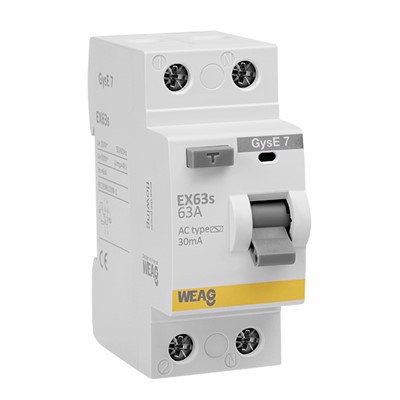

● 모드번호 : EX63s
● IEC/EN61008-1
● 16A ~ 63A의 광범위한 전류 정격
● 극수 : 1P+N, 3P+N (오른쪽에 N극)
● 정격감도전류 I△n : 10, 30, 100, 300mA (In=16-25A의 경우 10mA만 해당)
● 정격전압 : 1P+N : 230/240V~, 3P+N : 400/415V~
● 단락전류 lnc=l△c : 6kA
● 트리핑 종류 : AC, A, ASi, F
소개
WEAG EX63s 시리즈 10mA 30mA 100mA 300mA RCCB(잔류 전류 회로 차단기)를 소개합니다. AC 50/60Hz 회로에서 감전 및 과도한 누설 전류에 대한 견고한 보호를 제공하도록 특별히 설계되었습니다. 안전과 성능에 중점을 둔 이 RCCB는 안정적이고 효과적인 전기적 고장 보호 기능을 제공합니다.
WEAG EX63s 시리즈 10mA 30mA 100mA 300mA RCCB는 다양한 감도 레벨로 제공되어 다양한 전기적 요구 사항을 충족합니다. 산업, 상업, 고층 빌딩 또는 주거용 애플리케이션이든 이러한 RCCB는 다양한 환경에 대한 다목적 솔루션을 제공합니다.
국제 표준 준수는 WEAG EX63s 시리즈 10mA 30mA 100mA 300mA RCCB의 최우선 순위입니다. GB/T 16916.1 및 IEC 61008-1와 같은 표준에서 설정한 엄격한 안전 및 성능 요구 사항을 충족합니다. 또한 RCCB는 CE 및 CB 마크를 포함한 평판 있는 인증을 받았으며, 이는 준수 및 신뢰성을 보장합니다.
최대 63A의 고정격 전류 용량을 갖춘 WEAG EX63s 시리즈 10mA 30mA 100mA 300mA RCCB는 고장 전류를 효과적으로 차단하여 개인과 전기 장비에 대한 안정적인 보호를 제공합니다. 이러한 신속한 대응은 감전 및 잠재적 손상의 위험을 최소화하여 전반적인 안전과 마음의 평화를 향상시킵니다.
요약하자면, WEAG EX63s 시리즈 10mA 30mA 100mA 300mA RCCB는 감전과 과도한 누설 전류에 대한 신뢰할 수 있는 보호 기능을 제공합니다. 다양한 감도 수준, 국제 표준 준수 또는 높은 정격 전류 용량이든, 이러한 RCCB는 다양한 설정에서 광범위한 애플리케이션에 대한 신뢰할 수 있는 전기적 고장 보호 기능을 제공합니다. WEAG EX63s 시리즈 RCCB를 신뢰하여 전기 설비의 안전과 마음의 평화를 보장하세요.
애플리케이션
WEAG EX63s 잔류 전류 회로 차단기의 설치는 접지 누설로 인한 전력 중단 시 사고 또는 상당한 경제적 손실의 위험이 있는 전기 장치 또는 위치에 필수적입니다. 여기에는 다음이 포함될 수 있습니다.
1. 공공장소의 보도조명 및 비상조명.
2. 국민의 안전을 보장하기 위한 소방용 엘리베이터와 안전 시스템.
3. 화재경보장치, 소방수펌프, 소방통로 조명 등 소방장비에 대한 전원공급.
4. 도난방지 경보시스템에 전원을 공급합니다.
5. 기타 전문장비 및 무정전 전원공급이 필요한 지역.
기술 데이터
|
기준 |
IEC/EN61008-1 |
|
|
보호 |
접지 고장 |
|
|
여행 유형 |
전자기 또는 전자 |
|
|
보호 유형(전기 누설) |
AC, A, ASi, F |
|
|
극의 수 |
1P+N, 3P+N(오른쪽에 N극) |
|
|
정격 전류 |
16, 25, 32, 40, 63A |
|
|
정격 감도 전류 I△n |
10, 30, 100, 300mA (In=16-25A의 경우 10mA만 해당) |
|
|
정격 잔류 개폐 용량(I△m) |
500A (In≤50A), 10In (In>50A) |
|
|
정격 전압 Ue |
1P+N: 230/240V~, 3P+N: 400/415V~ |
|
|
정격 절연 전압(Ui) |
500V |
|
|
정격 주파수 |
50/60Hz |
|
|
단락전류 lnc=l△c |
6kA |
|
|
정격 임펄스는 전압(1.5/50) Uimp를 견딥니다. |
4000V |
|
|
정격 잔류 비작동 전류 |
0.5I△n |
|
|
I△n 하의 잔류 전류 오프타임 |
잔류 전류 |
휴식시간(즉시) |
|
I△=1I△n |
0.1s |
|
|
I△=2I△n |
0.08s |
|
|
I△=5I△n |
0.04s |
|
|
전기적 수명 |
2, 000 사이클 |
|
|
기계적 수명 |
6, 000 사이클 |
|
|
보호 등급 |
직접 설치 |
분배함에서 |
|
IP20 |
IP40 |
|
|
주변 온도 |
-25도에서 +40도까지 |
|
|
보관 온도 |
-25도에서 +60도까지 |
|
|
배선 크기 |
구리/단선 |
코드/후프 단자 |
|
1-25mm2 |
1-16mm2 |
|
|
단자 연결 유형 |
케이블/핀형 버스바 |
|
|
최대 조임 토크 |
2.5Nm |
|
|
설치 |
35mm DIN 레일에 장착 |
|
|
연결 |
상단과 하단에서 |
|
|
포장 세부 정보 |
1+N |
3+N |
|
120개/CTN |
60개/CTN |
|
